系统概述

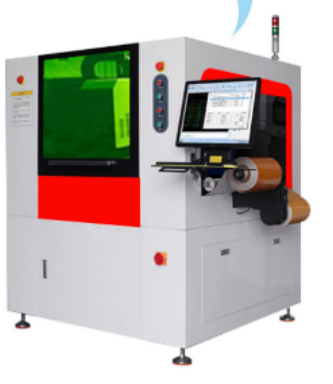

千里智能LaserLS双头全自动卷对卷/片切割系统集成平台运动控制和振镜扫描控制与一体，一张卡实现平台移动，振镜扫描，视觉和自动裁刀的精密激光加工控制，实现高精度的定位和切割。目前主要应用于PCB、FPCB等行业，包括FPC覆盖膜卷对片、FPC覆盖膜卷对卷、FPC外形、FPC软板、覆盖膜、PET膜、PI膜、PP膜、胶膜、铜箔、防爆膜、电磁膜等各类薄膜，电路板辅材等工艺，同时具备FPC外形切割功能。
系统架构

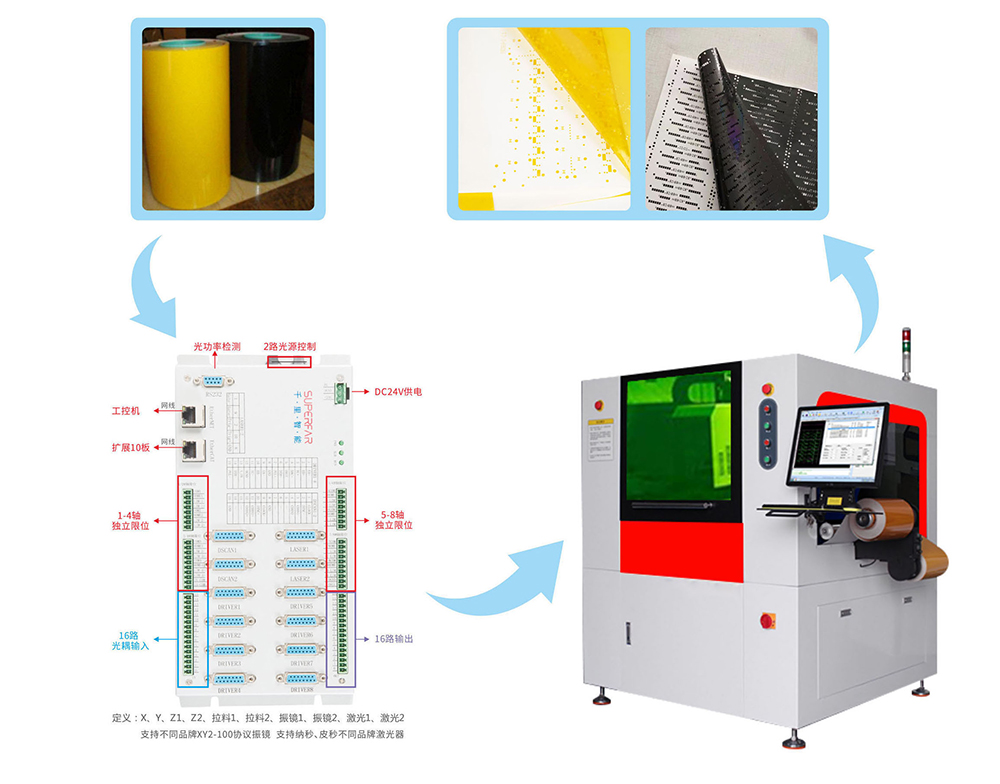

LaserLS软件搭配QLS-821/822八轴平台振镜联动卡,支持八轴加双/单振镜加双/单激光控制。双振镜可同步或异步加工，可控制步进/伺服/直线电机，改进的S曲线加减速算法和前瞻控制, 使机床速度变化更快更平稳，实现了高精度，高效率，大幅面加工。主要应用于铜箔，铝箔, FPC软板和各类膜卷对片，,卷对卷切割等。
产品应用

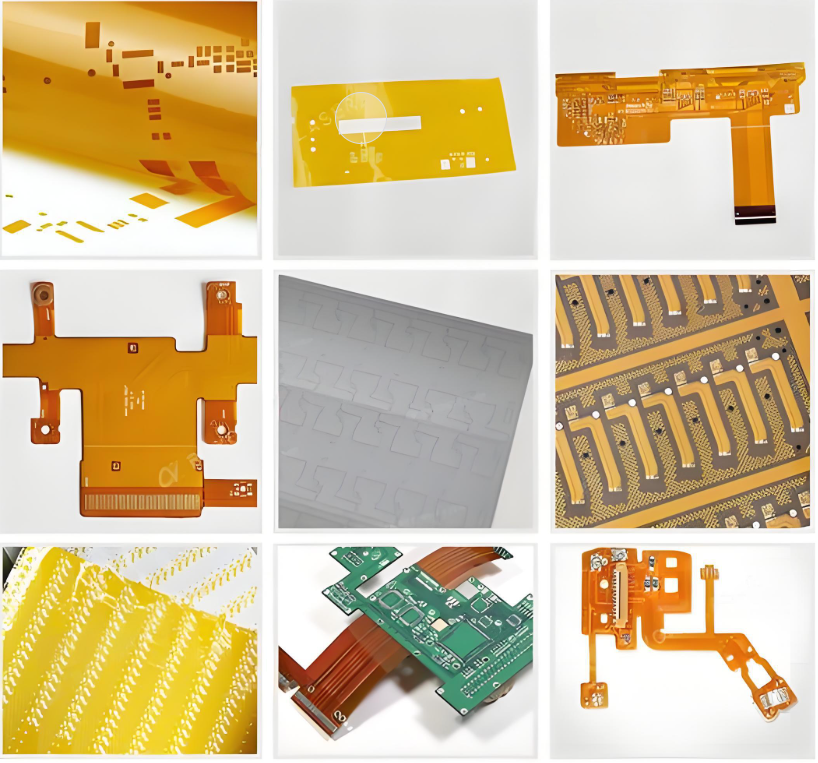

PCB、FPCB等行业，包括FPC覆盖膜卷对片、FPC覆盖膜卷对卷、FPC外形、FPC软板、覆盖膜、PET膜、PI膜、PP膜、胶膜、铜箔、防爆膜、
电磁膜等各类薄膜及电路板辅材等工艺，还具备FPC外形切割功能
软件选择

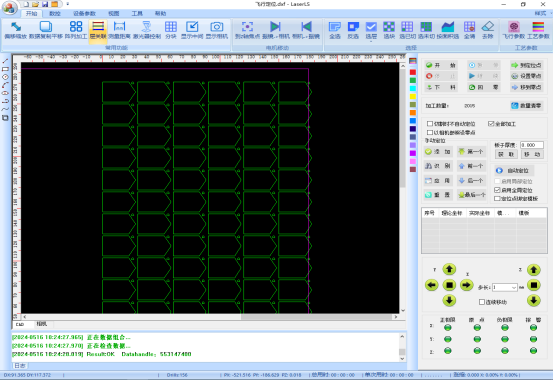

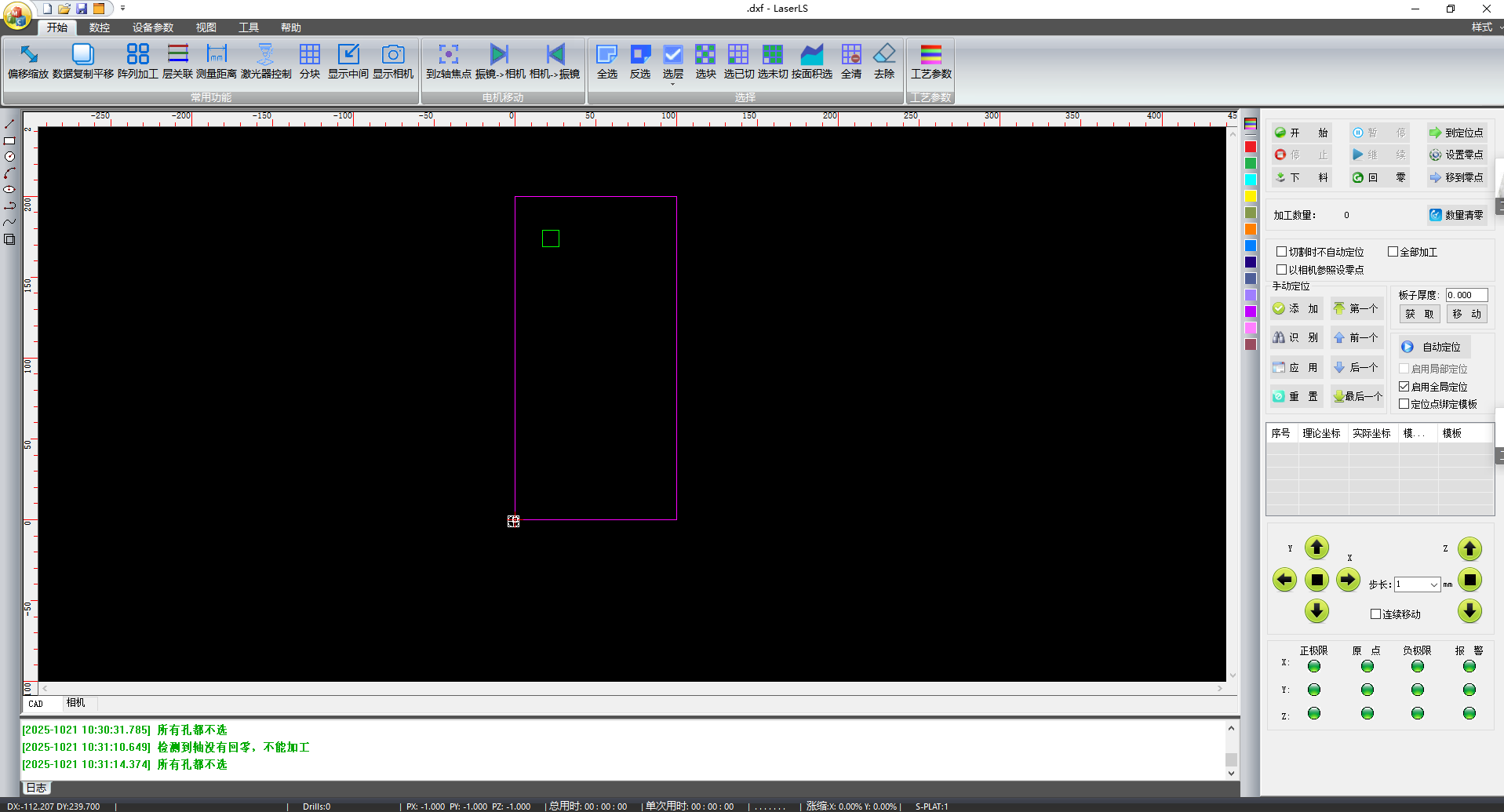

LaserLS软件
核心优势
技术模块 | 创新设计要点 |
集成一体 | 一张卡实现平台移动+双振镜扫描+视觉+自动上刀的精准激光加工控制 |
二维飞行 | 平台运动振镜扫描控制实现三/四轴联动，二维飞行加工，提升加工效率 |
无限视野 | 平台振镜联动，无拼接痕迹，加工幅面不受限制 |
双振镜控制 | 平台加双振镜同步或异步视觉自动裁刀加工控制 |
控制特征 | 改进的S曲线加减速算法和前瞻控制，优化机床稳定性 |
视觉定位系统 | 视觉定位，精准加工，自动振镜校正 |
支持二次开发 | 支持二次开发，为行业客户提供定制化需求及提供解决方案 |
硬件选择
平台振镜联动卡QLS-821/822
特性类别 | 详细描述 |
控制特点 | - 平台运动振镜扫描控制实现多轴联动 - 集成电机轴运动和振镜控制于一体 - 简化设备集成 - 降低设备成本并提升性能。 |
运算性能 | - QLS-821/822平台搭载高性能数字处理单元 |
通讯能力 | - EtherNET 1000M以太网通讯，无驱动依赖 |
EtherCAT接口 | - 接线简易，扩展性强，抗干扰能力突出 |
数据存储 | - 大容量内存设计 - 支持高速数据吞吐场景 |
核心特点 | - 支持8轴+双/单振镜+双/单激光 - 16路输入/输出：输入兼容NPN、PNP型，可切换高低电平，输出为达林顿管，低电平有效，带载能力强 - 双振镜支持同步或异步加工 - 适配步进/伺服/直线电机 - 改进的S曲线加减速算法和前瞻控制，优化机床稳定性 - XY2-10协议和16位分辨率控制信号 - 矢量图与位图处理 - 5V TTL Gate, Trigger激光信号同步输出 - 支持CO2,紫外，绿光，皮秒等通用激光器 - 支持带编码器的8轴定位、插补等运动控制 - 完全自主知识产权，可代替国外振镜控制卡方案 |
应用领域 | PCB、FPCB，包括FPC覆盖膜卷对片、FPC覆盖膜卷对卷、FPC外形、FPC软板、覆盖膜、PET膜、PI膜、PP膜、胶膜、铜箔、防爆膜、电磁膜等各类薄膜、电路板辅材等工艺，还具备FPC外形切割功能 |
公司介绍
不积跬步，无以至千里；欲穷千里目，更上一层楼。
千里智能位于深圳，拥有一支核心竞争力的技术团队，致力于高端运动控制器、振镜系统、伺服驱动器、机器人控制系统以及定制化软件系统的研发与销售。
经过多年的潜心研发以及客户使用中的不断测试与完善，自主研发的高端运动控制器及配套控制软件，以其性能稳定、速度快、精度高、功能强、使用便捷等优势，赢得了客户的充分认可与肯定，极大地提升了客户设备在性价比方面的竞争力。深圳千里智能控制公司正稳步迈向成为中国研发高端多维运动控制器的第一高科技企业。
千里智能的系列产品广泛应用于激光加工设备（打标、切割、钻孔、表面改性、3D 打印等）、电子工业应用设备（加工、检测）、生产自动化设备、数控机床、印刷机械、专用机床、机器人、包装机械、服装加工机械等工控领域。
千里智能持续投入研发，新的系列产品将不断推向市场，以提升客户竞争力，携手客户共创辉煌。
荣誉证书
品牌合作
展会风采
售后服务
1. 7*24小时在线服务，全天候及时处理问题
2. 专业的售后团队，提供线上线下服务和指导
3. 强大的研发团队，满足各种产品定制化需求
FAQ
Q：软件是否可以提供二次开发？
A：我们可以提供开发包SDK，配合用户二次开发
Q：产品保修期是多久？
A：我们板卡保修期是一年，提供免费维修服务
Q：是否可以上门安装调试？
A：我们专门的售后团队可以配合上门安装调试
Q：这套系统主要用于哪些应用？
A:LaserLS双头全自动卷对卷/片切割系统主要用于目前主要应用于PCB、FPCB等行业，包括FPC覆盖膜卷对片、FPC覆盖膜卷对卷、FPC外形、FPC软板、覆盖膜、PET膜、PI膜、PP膜、胶膜、铜箔、防爆膜、电磁膜等各类薄膜，电路板辅材等工艺，同时具备FPC外形切割功能。
