平台振镜联动卡 (QLS - 822)

一卡实现平台移动+双振镜扫描+视觉+自动上刀的精准激光加工控制。

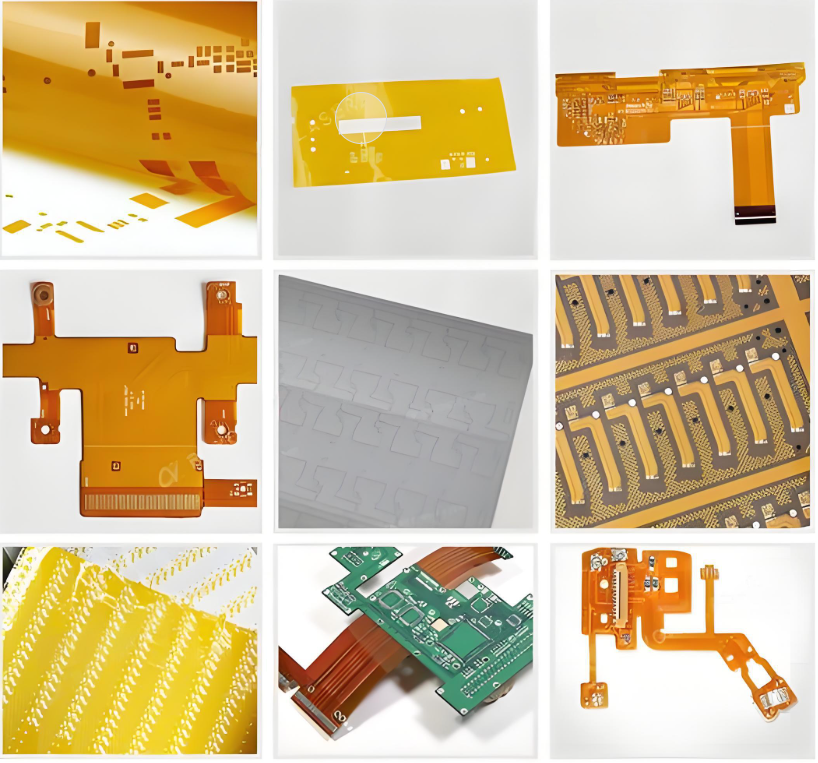

目前主要应用于PCB、FPCB等行业，包括FPC覆盖膜卷对片、FPC覆盖膜卷对卷、FPC外形、FPC软板、覆盖膜、PET膜、PI膜、PP膜、胶膜、铜箔、防爆膜、

电磁膜等各类薄膜、电路板辅材等工艺，还具备FPC外形切割功能。

主要接口

电源：24V供电，建议使用独立电源供电，并实现输入输出隔离。

状态指示灯：指示控制器电源是否正常、有无报警、系统是否正常。

16路输入/16路输出：输入兼容NPN、PNP型，通过公共端可切换高低电平，输出为达林顿管，低电平有效，带载能力强。

2个独立DSCAN振镜控制口：支持XY2-100协议振镜控制，16位高精度分辨率，延时精度可达1us，支持同步、异步协同工作机制。

2个LASER光纤激光器接口：5V TTL Gate、Trig信号用于控制CO2、紫外、绿光、皮秒激光器等通用激光器。

8个运动轴及独立限位接口：支持带编码器的8轴定位、插补等运动控制，支持直线电机、伺服电机、步进电机等，8轴有独立的正、负、原点限位信号，兼容NPN、

PNP光电开关。

1个EtherNET网口：千兆网口，连接上位机速度快、稳定，可脱机运行。

1个EtherCAT口：通过EtherCAT总线形式扩展轴及I/O。

4路16位±10V模拟信号输入/输出：可采集温度、液位、光功率计等模拟信号，输出模拟信号，控制需要模拟控制功率的激光器。

2个光源控制接口：用于调节光源亮度。

1个RS232串口：支持与触摸屏或其他设备的通讯扩展。
