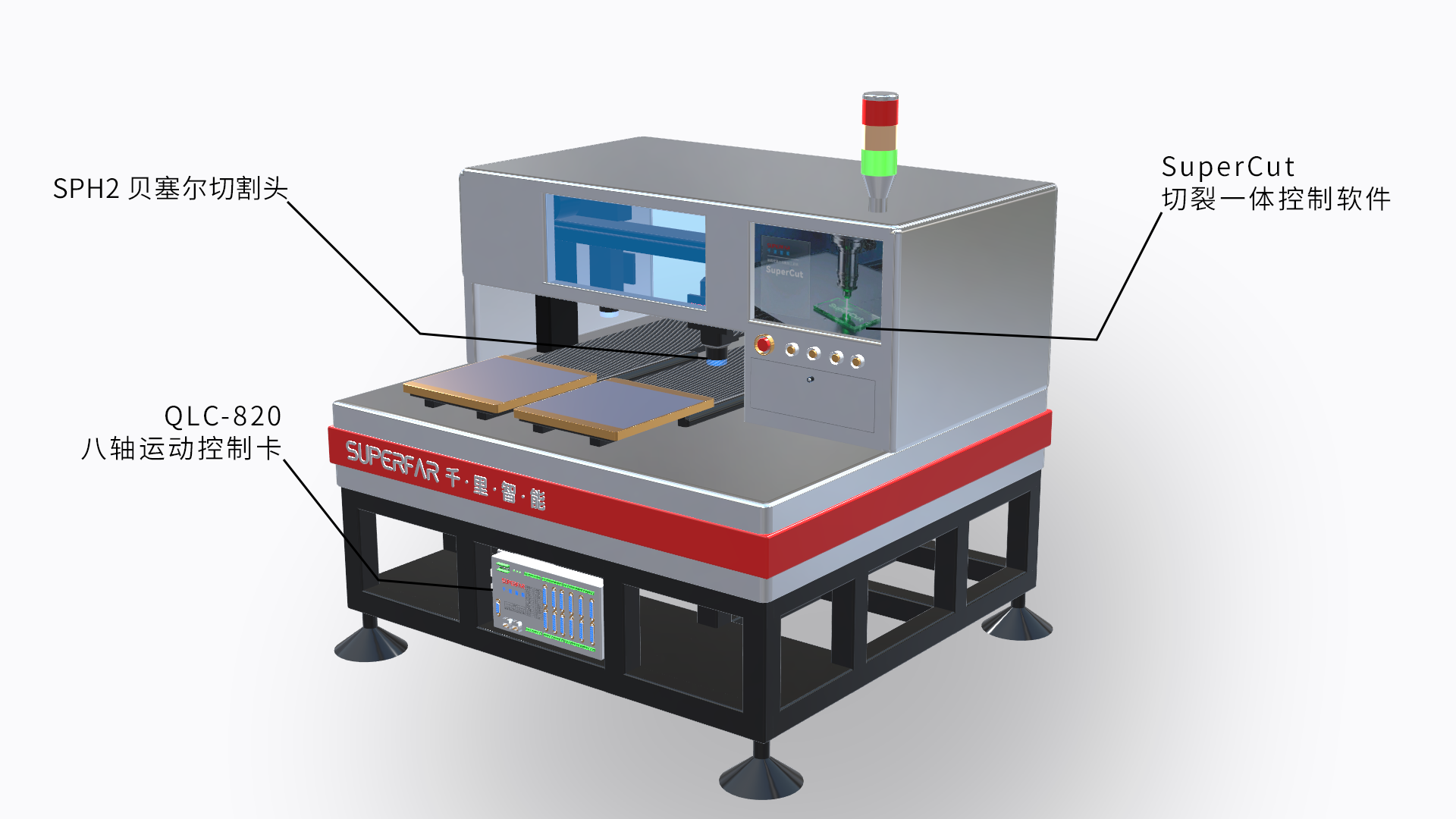

QLCut+QLS - 822前切后裂双插补玻璃切割系统

双头+全自动卷对卷/片切割系统解决方案

一张卡实现平台移动+双振镜扫描+视觉+自动切割刀片的精准激光加工控制。

主要应用于PCB、FPCB等行业，用于FPC覆盖膜卷对片、卷对卷、FPC异型材、FPC柔性板、覆盖膜、PET膜、PI膜、PP膜、胶膜、铜箔、防爆膜、电磁膜、

等各类薄膜及电路板辅料的切割，并具备FPC轮廓切割功能。

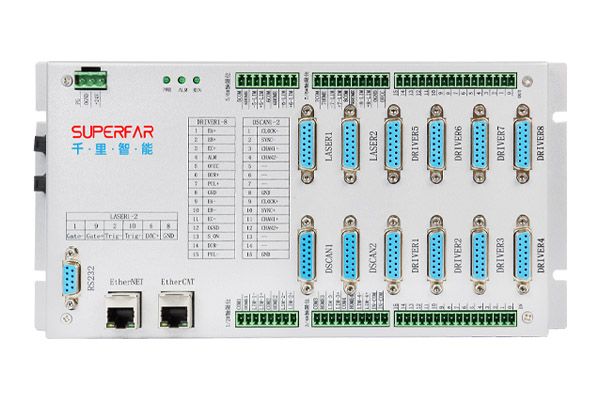

主要接口

电源：24V电源，建议使用独立电源，实现输入输出隔离。

状态指示灯：指示控制器电源是否正常，是否有报警，系统是否正常运行。

16通道输入/16通道输出：输入兼容NPN、PNP型，逻辑电平可通过公共端切换。输出采用达林顿晶体管，低逻辑电平有效，负载驱动能力强。

2个独立的DSCAN振镜控制口：支持XY2-100协议进行振镜控制，16位高分辨率精度，计时精度可达1微秒，支持同步、异步两种协同工作机制。

2个LASER光纤激光器接口：由5V TTL门极和触发信号控制，适用于CO2、UV、绿光、皮秒激光器等通用激光器。

8个运动控制及独立限位接口：支持带编码器的8轴点定位、插补等运动控制。兼容直线电机、伺服电机、步进电机等； 8个轴均有独立的正、负、原点限位信号，兼容NPN、PNP型光开关。

1个以太网口：千兆以太网口，提供与上位机快速稳定的连接，支持单机运行。

1个EtherCAT口：通过EtherCAT总线形式扩展轴控制及I/O。

4路16位±10V模拟信号输入/输出，可采集温度、液位、光功率等模拟信号，输出模拟信号控制需要模拟功率控制的激光器。

2个光源控制接口，用于调节光源亮度。

1个RS232串口：支持与触摸屏通讯，或扩展与其他设备的通讯。
